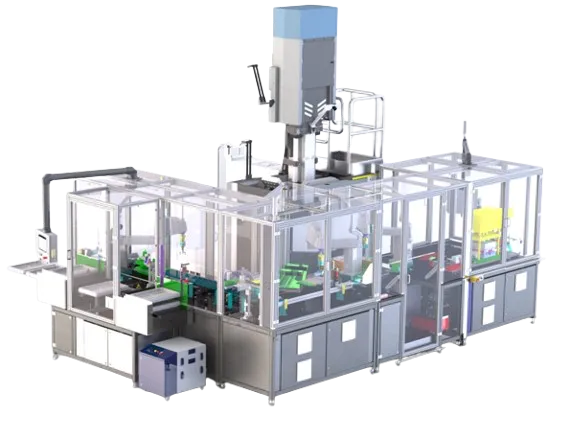

Vollautomatische Montageanlagen

Vollautomatische Montageanlagen verkettet durch ein flexibles Werkstückträgerumlaufsystem oder durch Roboter, die ineinander greifen.

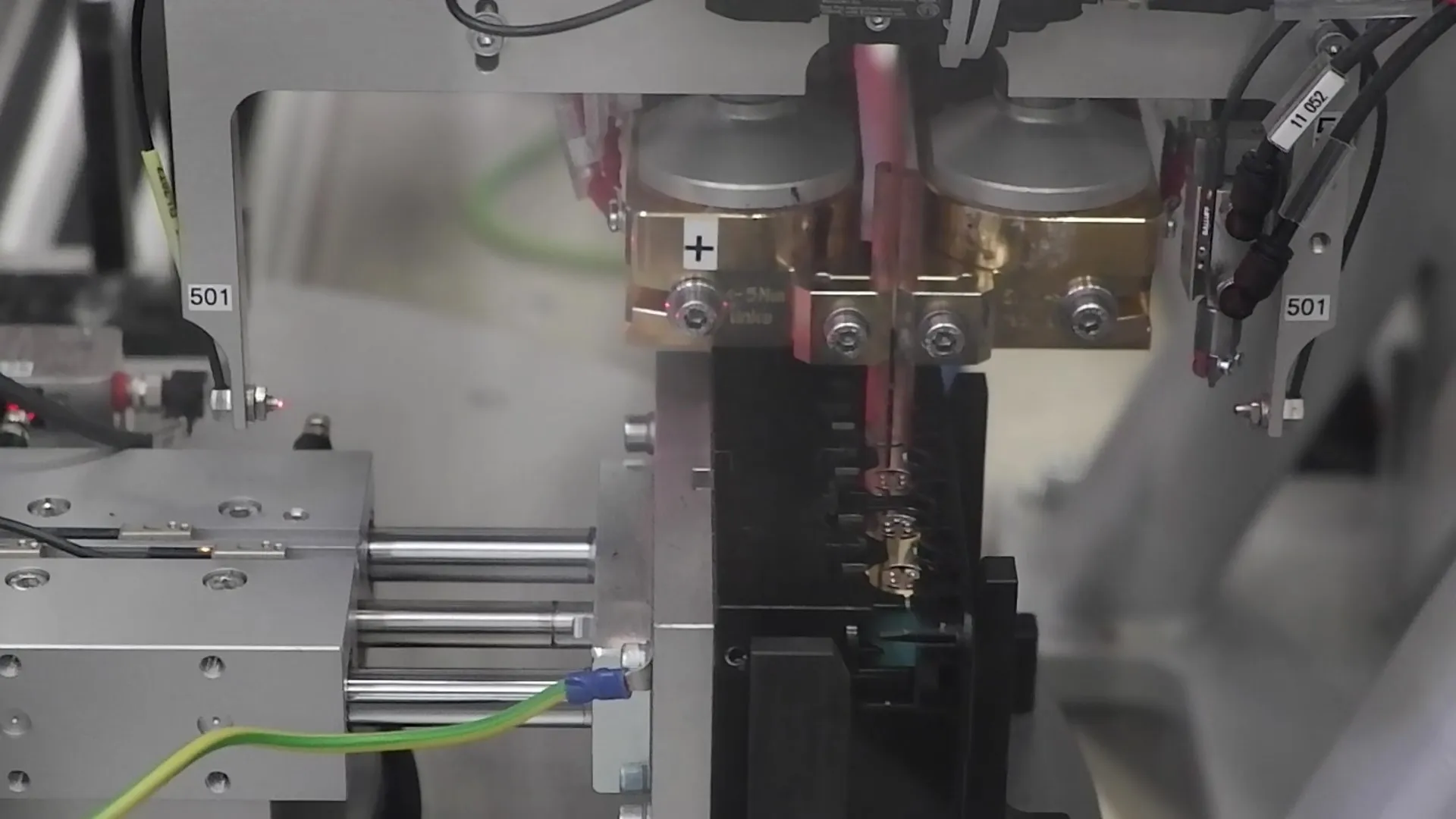

Anlagenparameter

Taktzeit pro Akku-Pack: 30 Sekunden
Zuführen von vormontierten Akku-Packs
Widerstandsschweißen der Zellverbinder mit den Einzel-Akkus
- 0,8 Sekunden pro Schweißung mit Auswertung der Schweißparameter
- Bis zu 60 Schweißungen pro Akku-Pack

Endmontage der Akku-Packs
EOLT der Akku-Packs
- Ladestrom
- Ladezeit
- Funktionstest
Beidseitige Laserbeschriftung

Anlagenparameter

Taktzeit pro Stromabgriff: 6,5 Sekunden
Unterschiedliche Blechteile zuführen und vormontieren
Kunststoffspritzmaschine be- und entladen
Endmontage/Endprüfung der montierten Stromabgriffe
Ablage der Bauteile in Trays

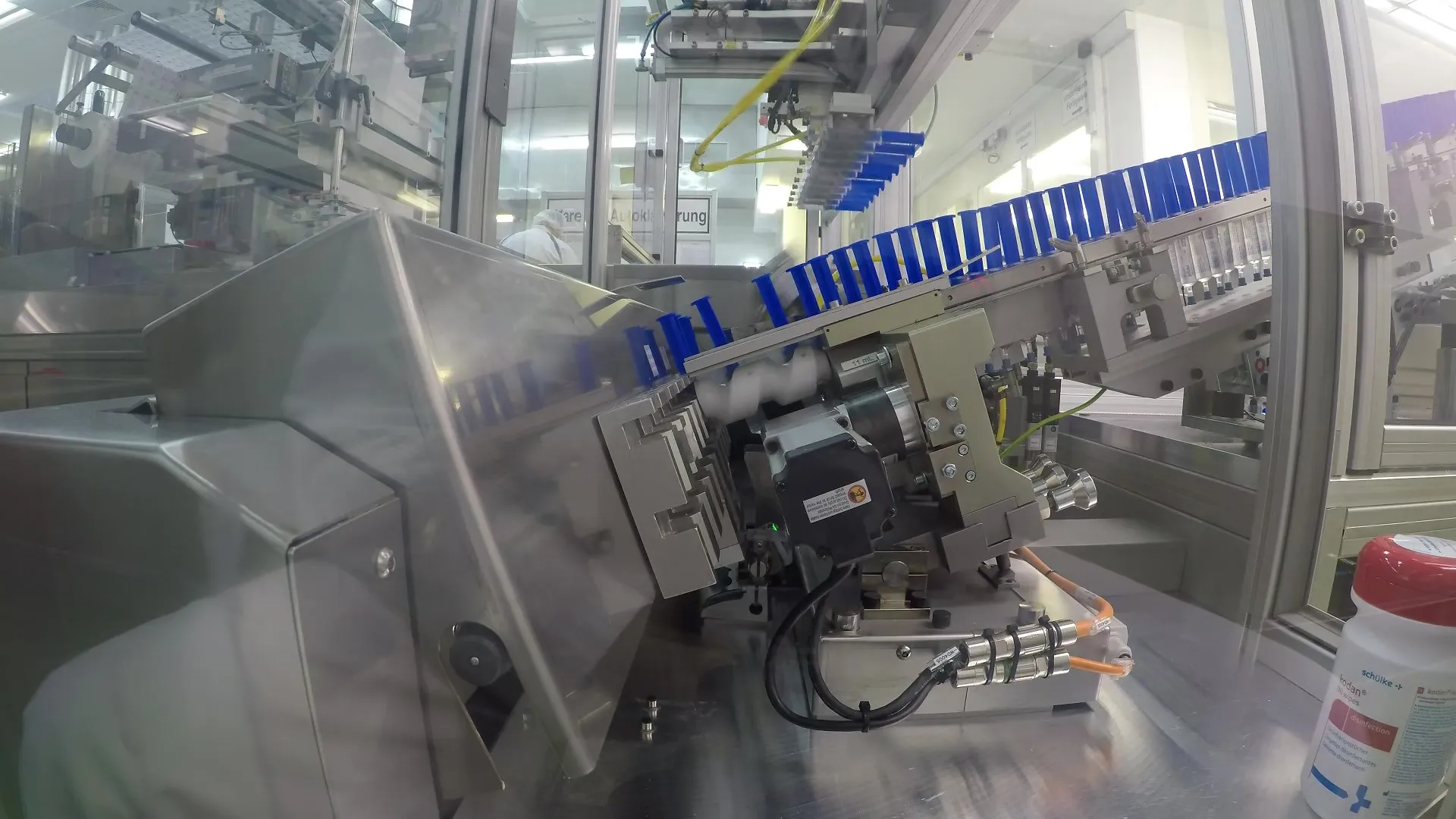

Anlagenparameter

Taktzeit pro Spritze: <= 0,5 Sekunden
Bereits befüllte Spritzen zuführen, ausrichten und 10-fach für die Verpackung bereitstellen
10 Spritzen gleichzeitig greifen, wenden und lageorientiert in bereitgestellten Blister ablegen

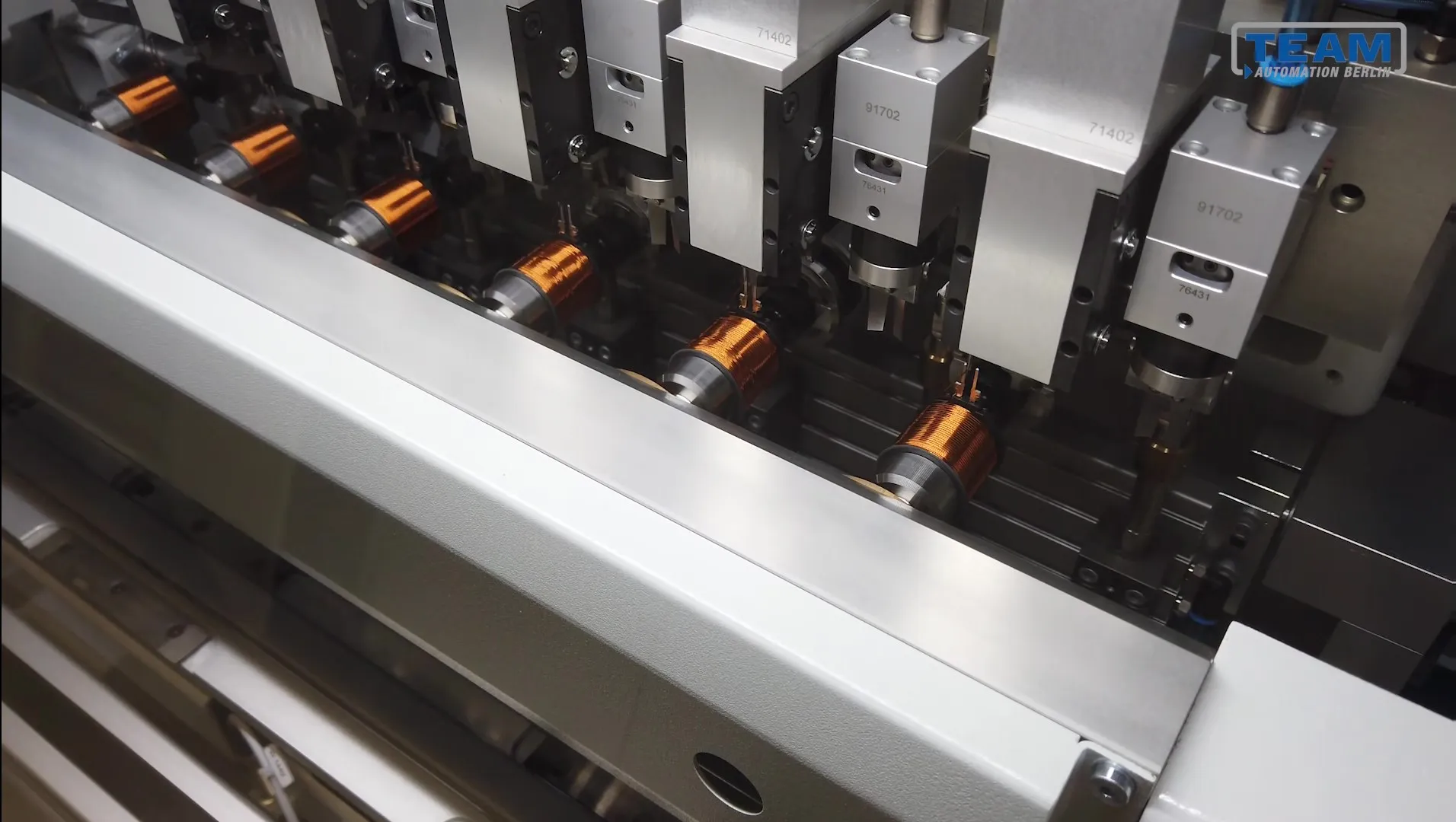

Anlagenparameter

Taktzeit pro Schaltventil: 6,5 Sekunden
Spulenkörper zuführen und mit Kontaktpins montieren
Kupferdraht zuführen und auf Spulenkörper wickeln
Bedrahtete Bauteile (Dioden) zuführen, biegen und montieren
Widerstandsschweißen der Kontakte

Blechteile zuführen und montieren
Laserschweißen (360° umlaufend) der Blechteile
Endprüfung und Bereitstellung zum Kunststoffumspritzen
Bauteil 4-fach mit Kunststoff umspritzen
Bauteilprüfung und Palettierung

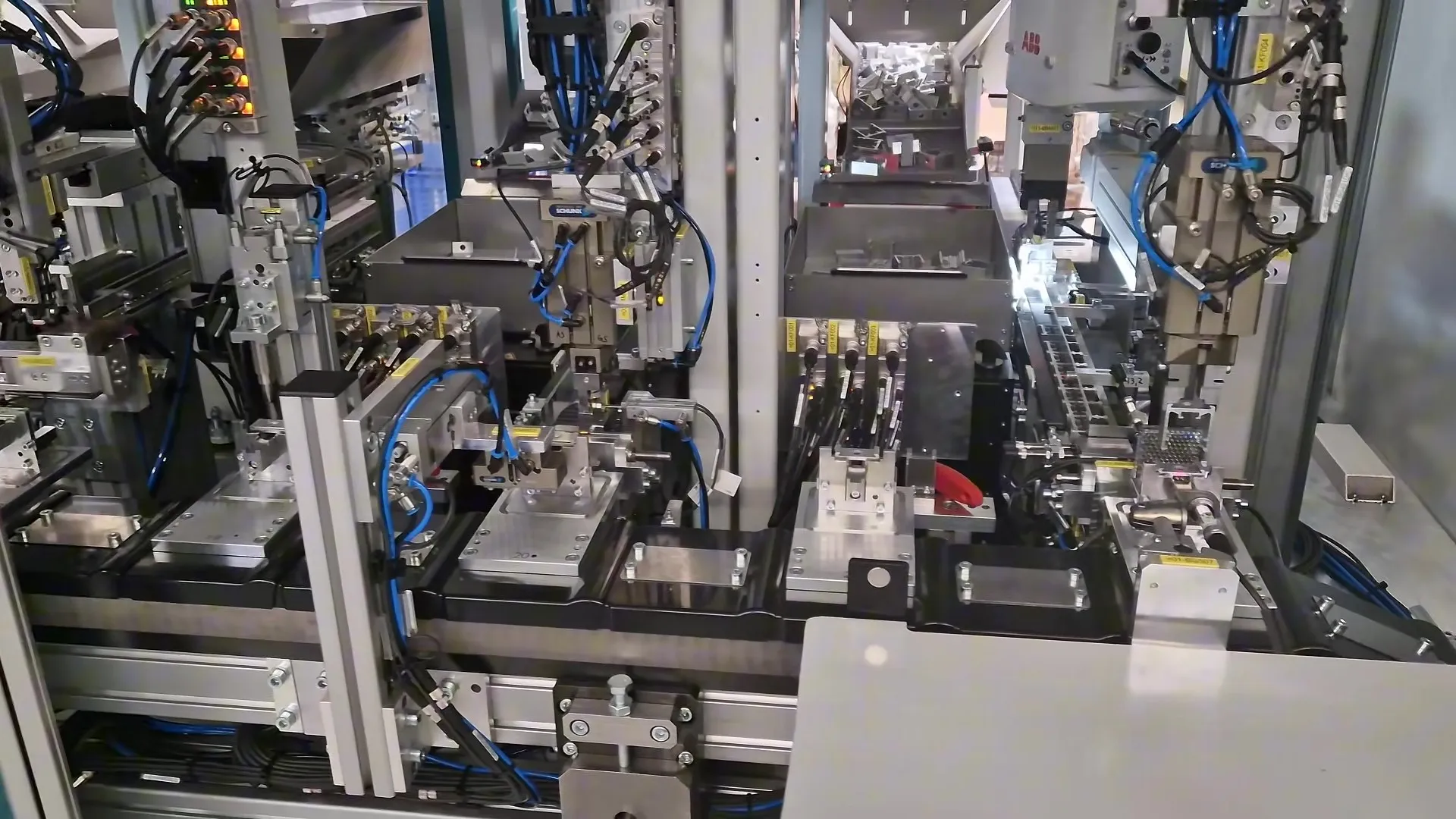

Anlagenparameter

Taktzeit pro Verbindungselement: 5 Sekunden
Diverse Blechteile vollautomatisch zuführen und montieren
Bauteile in Kartonage verpacken
Kartons verschließen, labeln und auf Europalette stapeln

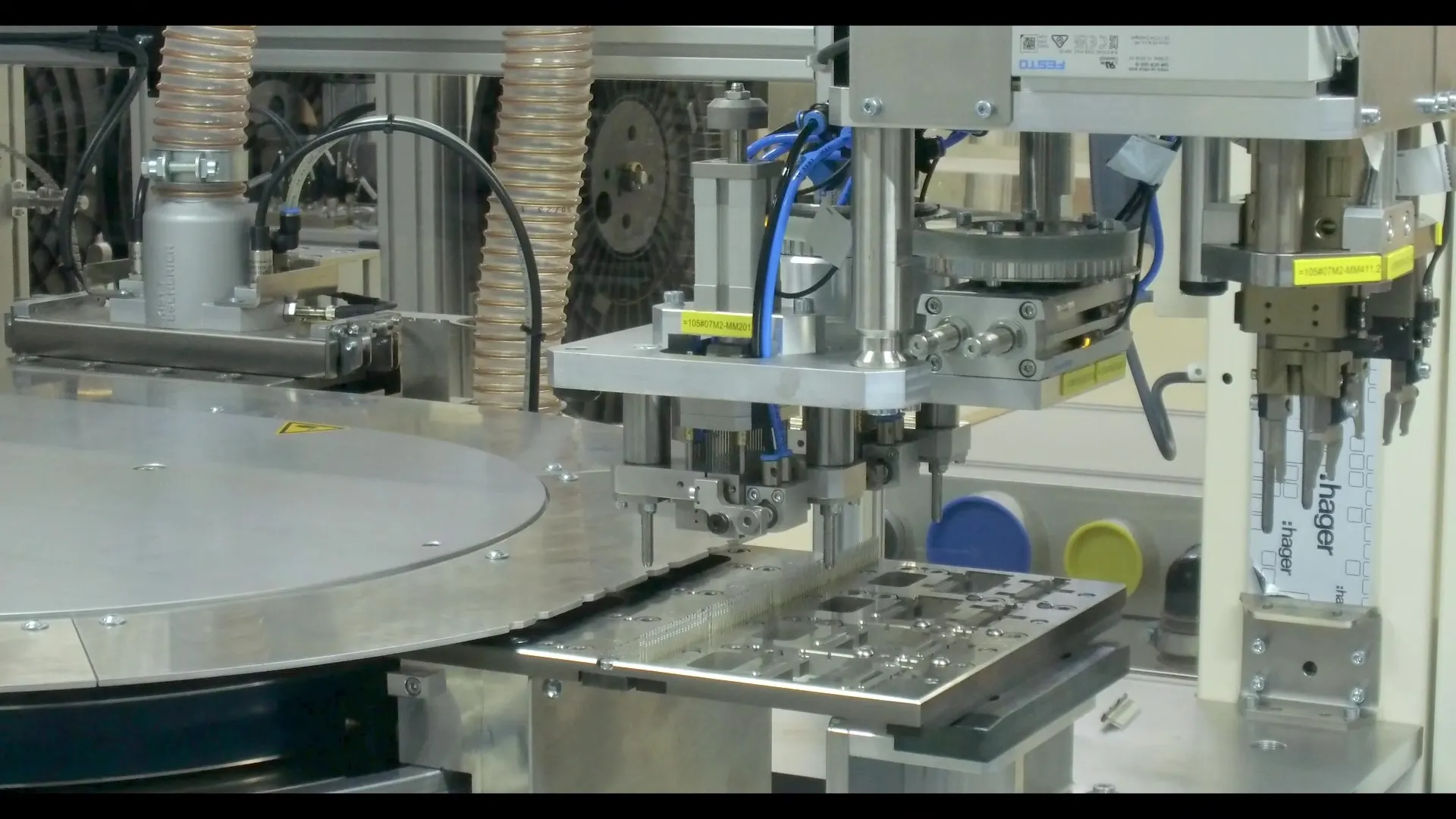

Anlagenparameter

Taktzeit pro Steckerleiste: 7,5 Sekunden
Unterschiedliche Kontaktpins vom Trägerband ausstanzen und vormontieren
- Bis zu vier unterschiedliche Kontaktpins pro Stecker möglich
- 42 poliger Stecker und 30 poliger Stecker (0,8 Sekunden pro Pin)
Kunststoffspritzmaschine be- und entladen (4 Kavitäten)

Umspritzte Steckerleiste prüfen
- Hochspannungsprüfung
- Taumelkreisprüfung der Pins
Steckerleiste in bereitgestellte Blister (vom Coil kommend) ablegen
Blister mit Abdeckfolie verschweißen

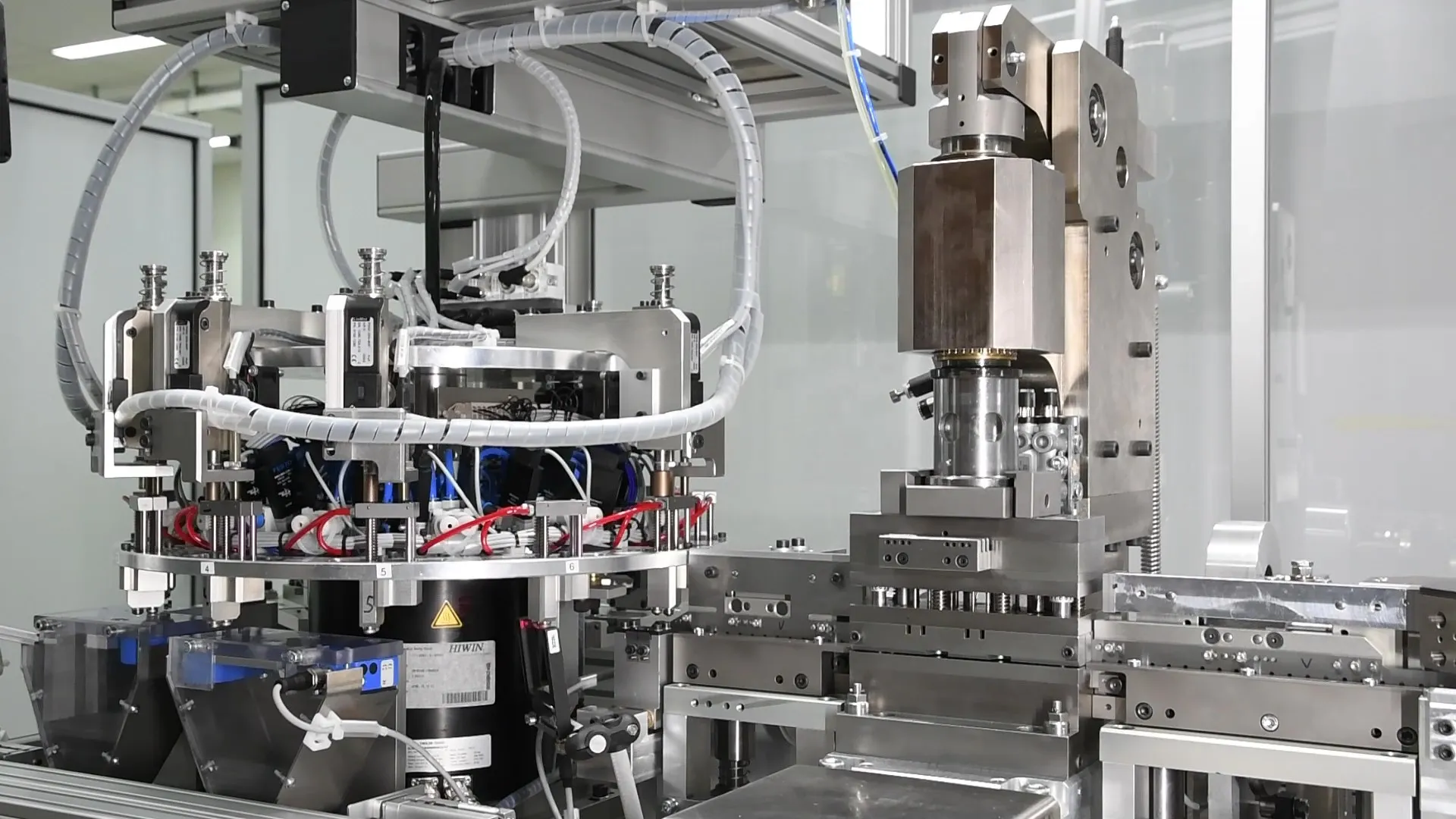

Anlagenparameter

Taktzeit pro Spule: <= 0,2 Sekunden
Vollverkettete Transferlinie mit „reel-to-reel“ Trägerbandverarbeitung
Drahtdurchmesser 32-50μm
Stromstoß Prüfstation
Ausrichten und Biegen der Klemmen auf Rundtakttisch

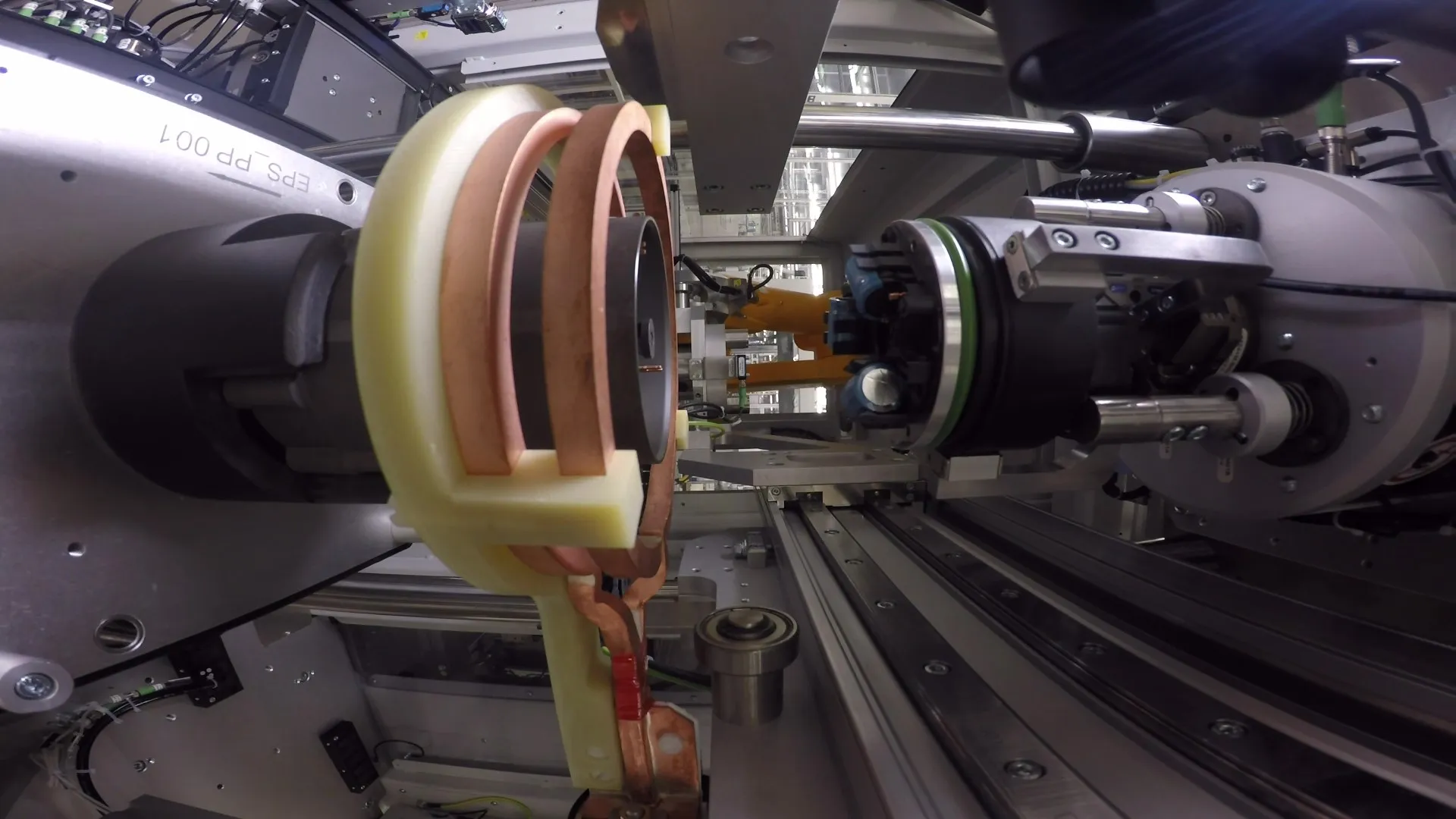

Anlagenparameter

Taktzeit pro Motor: 15 Sekunden
Motorgehäuse wird ausgehoben und über zwei Zentrierstifte ausgerichtet
ECU-Einheit liegt bereits zentriert und wird schwimmend gegriffen
Die Motorhülse wird mit Hilfe eines Induktors erwärmt und geweitet
Motor muss innerhalb von drei Sekunden über die ECU-Einheit geführt werden
